Protecciones antidesprendimiento de fragmentos del techo / forjado
Sistemas para la puesta en seguridad de forjados y revestimientos arquitectónicos de las superficies.
Diagnóstico y fases de intervención para la reparación de los forjados
Antes de realizar la intervención es necesaria una campaña de averiguaciones sobre el forjado desestabilizado. En particular, sería oportuno conseguir los datos del proyecto original (por ejemplo, en los catálogos/fichas del fabricante).
Si es posible, verificar si hay vacíos y desprendimientos incipientes, mediante martilleo o con termocámaras o pruebas Sonreb.
Es necesario cerciorarse del grado de degradación de las viguetas (y sobre todo de las armaduras) y de la presencia de la capa de compresión por encima de los bloques de aligeramiento.
Si las viguetas no son adecuadas, hay que tratarlas con pasivador de armaduras PASSIVATOR, previo cepillado de las barras, y reparar el recubrimiento de armaduras con morteros adecuados para la restauración del hormigón, como por ejemplo MX-R4 Repair, mortero de reparación del hormigón certificado según la norma UNI EN 1504-3.
Si fuera necesario integrar la armadura, es posible emplear (sin añadir peso) refuerzos estructurales con materiales compuestos FRCM constituidos por mallas de PBO de la serie PBO-Mesh 105, combinados con la matriz de cemento de adherencia MX-PBO Concrete. En caso de aplicación de una protección antidesprendimiento de fragmentos del techo pasiva, es fundamental conocer el estado de las viguetas para la fijación segura de los tarugos mecánicos en el interior del hormigón. La alternativa es fijar los tarugos en el interior de la capa de compresión por encima de los ladrillos con una especie de colgante, mediante sistemas roscados de expansión “en seco” que permiten no alterar las viguetas (sobre todo las de sección exigua).
Ejemplo de forjado con fondo removido y reconstrucción volumétrica de la vigueta con mortero MX-R4 Repair
Ejemplo de forjado con barras expuestas y pasivadas con Passivator Ruregold, vigueta con refuerzo FRCM con PBO-Mesh 105 y matriz inorgánica MX-PBO Concrete.
Las soluciones Ruregold
Ruregold, sobre la base de la experiencia adquirida en más de 10 años de obras, ha desarrollado y certificado tres sistemas completos para ofrecer una solución adaptable a cada exigencia de obra. Cada sistema se compone de mallas, sistemas de fijación y morteros para revoco, todos caracterizados por la facilidad de ejecución y la seguridad de las prestaciones.
Protecciones pasivas y activas
Las protecciones se clasifican en activas y pasivas según su función:
- Protecciones “pasivas”: son sistemas de seguridad realizados con el objetivo de evitar que el ladrillo, una vez desprendido, pueda caer y comprometer la seguridad de las personas. Tales sistemas, a diferencia de las protecciones “activas”, no previenen el desprendimiento del elemento sino que tienen una función de “contención”.
La protección antidesprendimiento de fragmentos del techo “pasiva” Ruregold es el sistema STUCANET. - Protecciones “activas”: son sistemas de seguridad que previenen el desprendimiento de las carpetas inferiores de los bloques de aligeramiento, evitando su posterior caída. Las protecciones antidesprendimiento de fragmentos del techo “activas” Ruregold son: SAFENET y ARMANET.

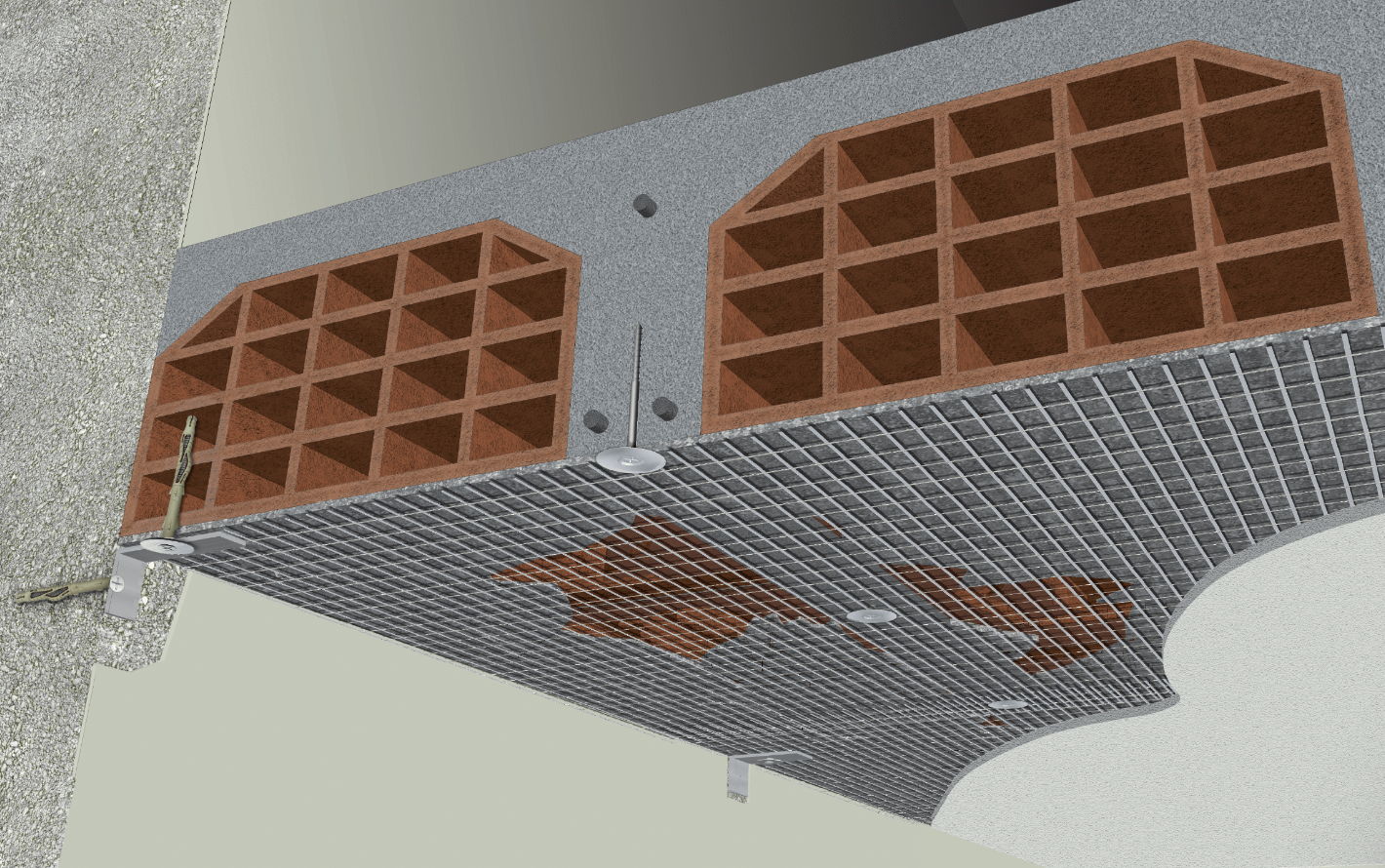

SafeNet es el sistema con mayores prestaciones, práctico y rápido de colocar.

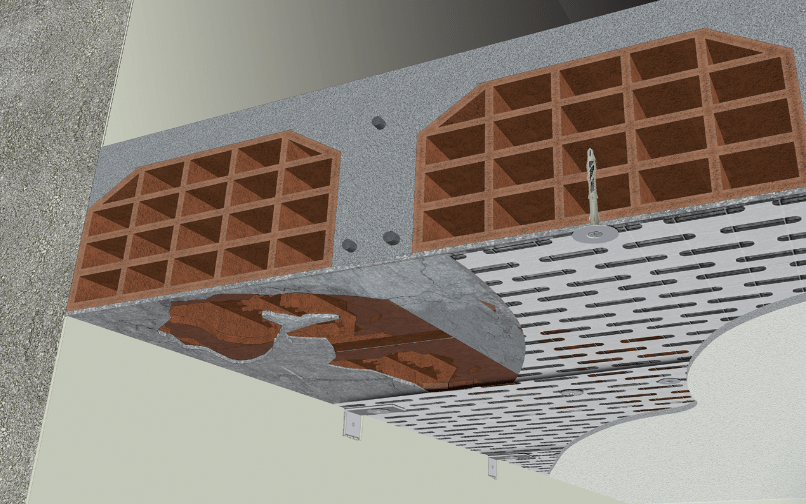

StucaNet es el sistema específico para forjados con mucho desprendimiento, porque no requiere preparación del soporte.

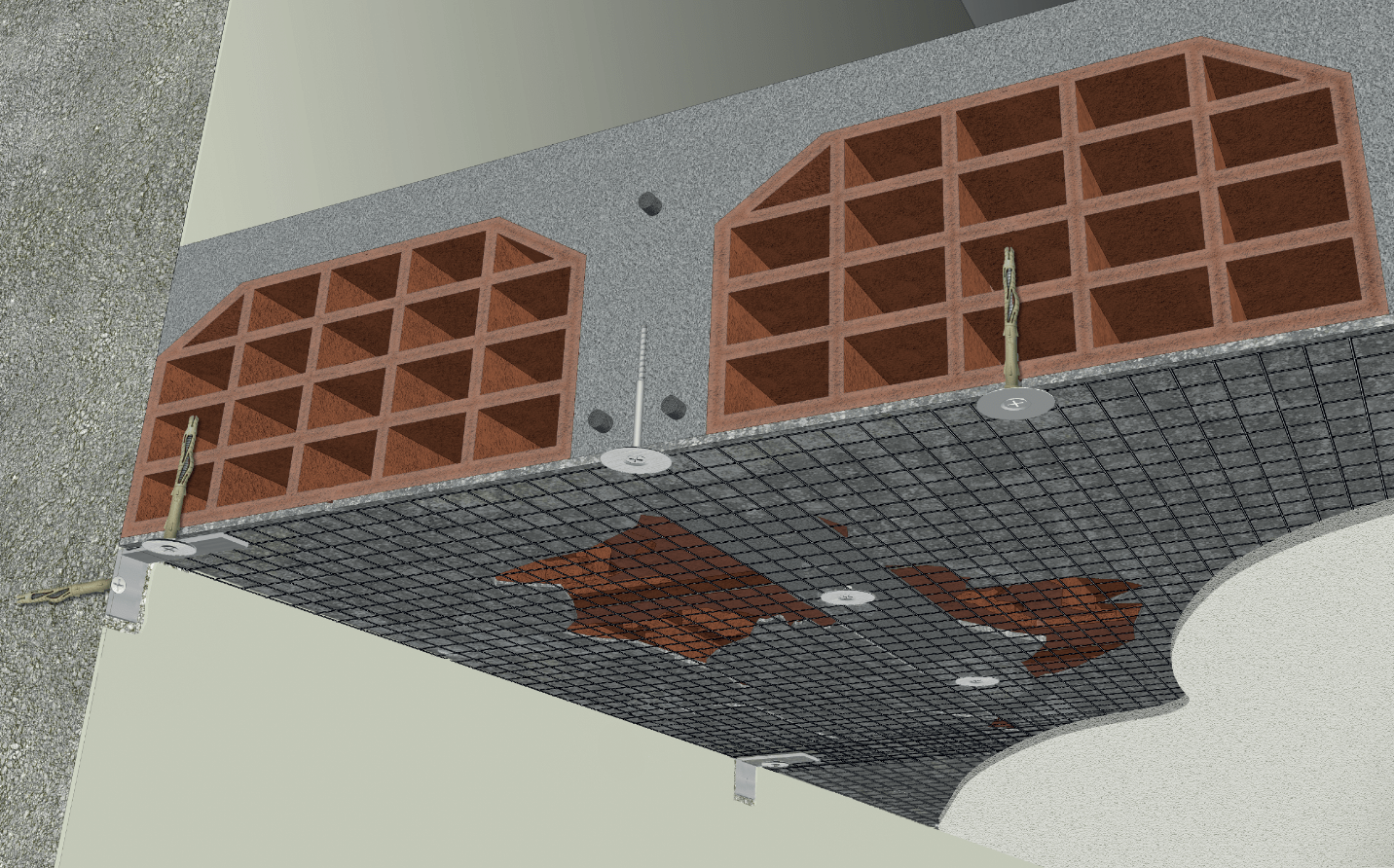

ArmaNet es el sistema tradicional con malla galvanizada y colocación incluso en seco.
Las certificaciones
Cada protección Ruregold ha sido sometida a experimentos para observar el comportamiento bajo carga de desprendimiento. Gracias al apoyo de laboratorios cualificados, ha sido posible certificar las prestaciones ofrecidas por los tres sistemas, con y sin revoco:
■ SafeNet: certificado en el Politécnico de Milán para sobrecargas de 500 kg/m2(sistema con revoco) y 250 kg/m2(sistema sin revoco), con varias distribuciones de los puntos de anclaje y la posibilidad de colgar cargas (como luces y elementos funcionales).
■ StucaNet: certificado en el laboratorio SidLab para el comportamiento bajo una carga de desprendimiento de hasta 300 kg/m2, con varias distribuciones de los puntos de anclaje y la posibilidad de colgar cargas (como luces y elementos funcionales), y hasta 50 kg por cada punto de colgadura.
■ ArmaNet: certificado en el laboratorio SidLab para el comportamiento bajo una carga de desprendimiento de hasta 130 kg/m2, con varias distribuciones de los puntos de anclaje y la posibilidad de colgar cargas (como luces y elementos funcionales).
