Desprendimiento de los forjados: causas y soluciones.
Descubre las características y ventajas de los sistemas antidesprendimiento de fragmentos del techo certificados.
Se habla de desprendimiento de los forjados cuando en los forjados de ladrillo o en un forjado unidireccional de hormigón (viguetas y bovedillas/casetones) se manifiesta el desprendimiento y la posterior caída de revoco, mortero y bovedillas del techo. Para proteger los edificios contra este fenómeno Ruregold ha estudiado diferentes protecciones antidesprendimiento.
Los edificios con mayor riesgo son aquellos construidos entre los años 40 y 70, por el tipo de ladrillo utilizado; por ejemplo, escuelas, edificios públicos, hospitales, condominios, viviendas privadas.
Más precisamente, el “desprendimiento del forjado” es un fenómeno caracterizado por el desprendimiento y la caída al suelo de las carpetas inferiores de los bloques de aligeramiento insertados en los forjados unidireccionales de hormigón (viguetas y bovedillas/casetones).
El desprendimiento de los elementos de aligeramiento, independientemente de que colaboren o no estructuralmente, puede poner en peligro la salud de las personas y la salubridad del ambiente sujeto al fenómeno.
Por eso es importante resolver el problema con una intervención calibrada
Cómo intervenir eficazmente contra el desprendimiento del forjado
Antes de la intervención antidesprendimiento de fragmentos del techo hay que verificar el estado de conservación de las viguetas de hormigón armado.
Si presentan cierto grado de deterioro, es necesario intervenir prioritariamente:
- armaduras: eliminar las partes irregulares, cepillar las barras y aplicar el tratamiento Passivator.
- recubrimiento de armaduras: reconstruir la geometría de la vigueta de hormigón con el mortero tixotrópico reforzado con fibras de retracción controlada MX-R4 Repair, certificado según la norma UNI EN 1504-3.
Si fuera necesario integrar la armadura, aplicar el sistema de refuerzo estructural FRCM de Ruregold compuesto por la malla PBO-MESH 105 y la matriz inorgánica MX-PBO Concrete.
Descubre los tres sistemas antidesprendimiento de fragmentos del techo de Ruregold

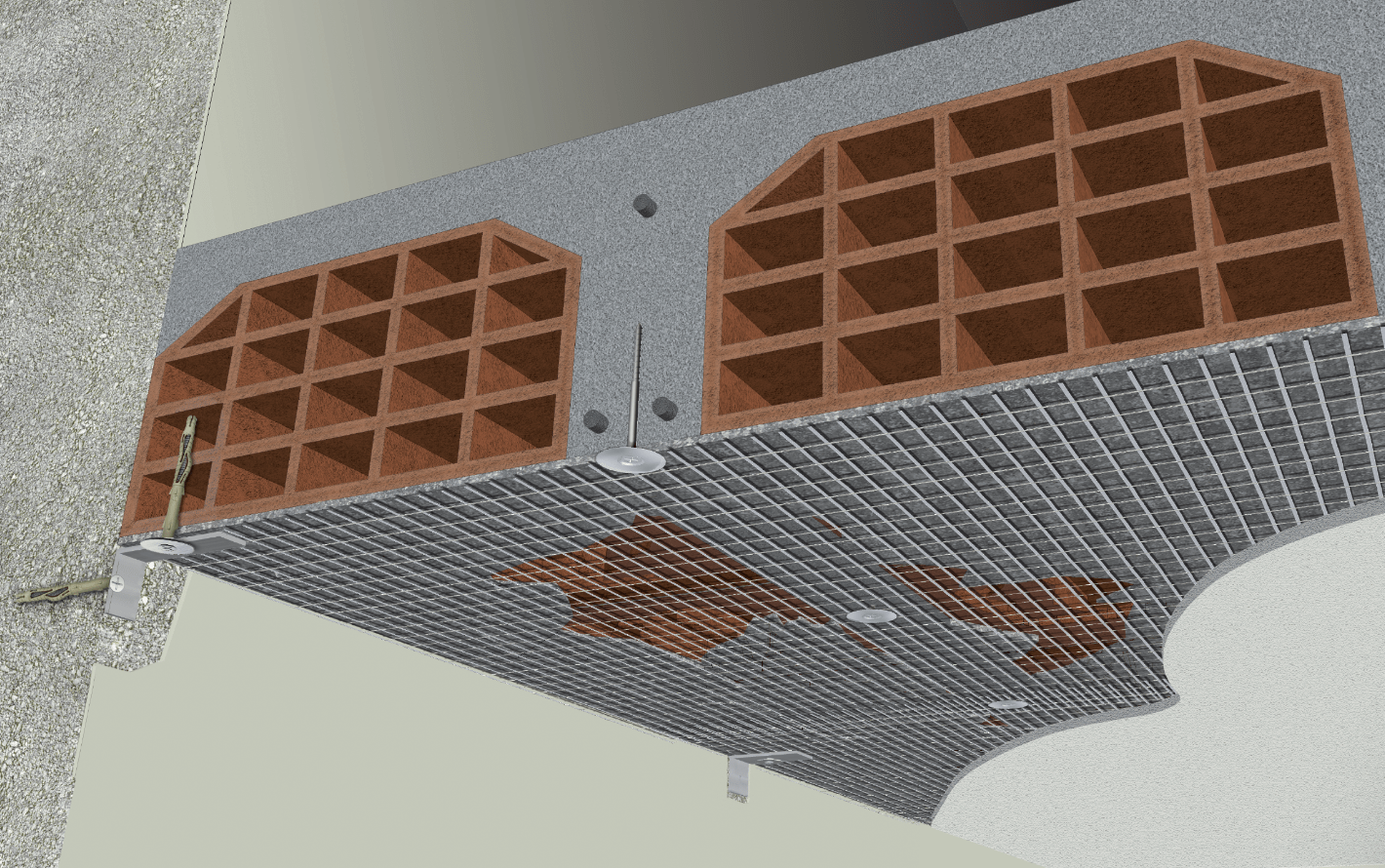

EL SISTEMA SAFENET
EL MÁS RENDIDOR, PRÁCTICO Y RÁPIDO DE COLOCAR porque se reducen los puntos de fijación
SafeNet se aplica de manera segura, rápida y fácil: basta aplicar la malla al intradós (superficie inferior), anclada con uno de los sistemas de fijación y, si es el caso, acabarla con revoco predosificado SafePlaster.
ES RESISTENTE A LAS CARGAS Y ESTÁ CERTIFICADO para sobrecargas de 500 kg/m2, con varias distribuciones de los puntos de anclaje y la posibilidad de colgar cargas (como luces y elementos funcionales).
LA COLOCACIÓN ES RÁPIDA Y SENCILLA, asegura una óptima adherencia al soporte existente (hormigón, revoco, ladrillo) y es fácil de bombear con las máquinas de proyectar morteros tradicionales. El revoco se puede dejar a la vista o acabado con capa de acabado según se prefiera.
VERSÁTIL PARA TODO TIPO DE FORJADO, el sistema se adapta perfectamente a los distintos tipos de forjado (forjados unidireccionales de hormigón, SAP, Varese, etc.) gracias a la gama de fijaciones estructurales o no.
PUEDE UTILIZARSE TAMBIÉN CON COLOCACIÓN EN SECO como intervención de prevención: el sistema se puede aplicar en seco o dejar a la vista. La colocación es rápida y sencilla y asegura una prestación antidesprendimiento de fragmentos del techo bajo una carga de hasta 250 kg/m².
COMPONENTES DEL SISTEMA
1 – SafeNet malla de fibra de vidrio A/R
2 – SafePlaster predosificado reforzado con fibras, de baja retracción
3 – Placa angular con forma de “L” para la fijación perimetral de las mallas ArmaNet-StucaNet, a aplicar con el tarugo de nailon.
4 – Tarugo de expansión de nailon acompañado de arandela específica de acero y SBR acoplados, para la fijación no estructural de las mallas SafeNet-StucaNet-ArmaNet en la vigueta de hormigón.
5A – Tornillo hormigón de acero acompañado de arandela para la fijación estructural de SafeNet en la vigueta de hormigón.
5B – Tarugo hormigón de acero acompañado de arandela para la fijación estructural de SafeNet en la vigueta de hormigón.
5C – Tarugo hormigón pasante de acero acompañado de barra roscada, arandela y tuerca autobloqueante para la fijación estructural de SafeNet en la capa del forjado.
EL SISTEMA STUCANET
ESPECÍFICO PARA FORJADOS CON MUCHO DESPRENDIMIENTO porque no requiere preparación del soporte.
StucaNet es un sistema constructivo compuesto por el panel StucaNet y el mortero específico PlasterWall: en la trama de la malla está entretejida una hoja de cartón perforada, ideal para permitir la colocación directa de la fina capa de revoco.
NINGUNA PREPARACIÓN DEL SOPORTE DE COLOCACIÓN: la presencia de la hoja de cartón troquelada en el interior de la trama de la malla hace al sistema ideal en presencia de soportes con amplias "zonas vacías" dejadas por el desprendimiento de las bovedillas. La aplicación del revoco se realiza directamente sobre el cartón, que desempeña la función de "encofrado desechable", sin necesidad de preparar el soporte.
VERSÁTIL E IDEAL PARA TODO TIPO DE FORJADO, el sistema se adapta perfectamente a los distintos tipos de forjado (forjados unidireccionales de hormigón, SAP, Varese, etc.) gracias a la gama de fijaciones estructurales o no.
ES RESISTENTE A LAS CARGAS Y ESTÁ CERTIFICADO para el comportamiento bajo una carga de desprendimiento de hasta 300 kg/m2, con varias distribuciones de los puntos de anclaje y respecto de la posibilidad de colgar cargas (como luces y elementos funcionales) y hasta 50 kg por cada punto de colgadura.
RESISTENTE AL FUEGO: el sistema StucaNet está certificado REI 240 para aplicaciones al intradós (superficie inferior) de forjados unidireccionales de hormigón de 20+4 cm de espesor.
COMPONENTES DEL SISTEMA
1 – StucaNet malla de acero de alta galvanización con inserción de cartón
2 – PlasterWall predosificado reforzado con fibras, ligero
3 – Placa angular con forma de “L” para la fijación perimetral de StucaNet, a aplicar con el Tarugo de nailon (la fijación estructural en proximidad del perímetro excluye la colocación de la placa angular).
4 – Tarugo de nailon de expansión, acompañado de arandela específica en doble aplicación:
4A – fijación de placa angular
4B – fijación no estructural de StucaNet
5A – Tornillo hormigón de acero acompañado de arandela para la fijación estructural de StucaNet en la vigueta de hormigón
5B – Tarugo hormigón de acero acompañado de arandela para la fijación estructural de StucaNet en la vigueta de hormigón
5C – Tarugo hormigón de acero acompañado de barra roscada, arandela y tuerca autobloqueante para la fijación estructural de StucaNet en la capa del forjado

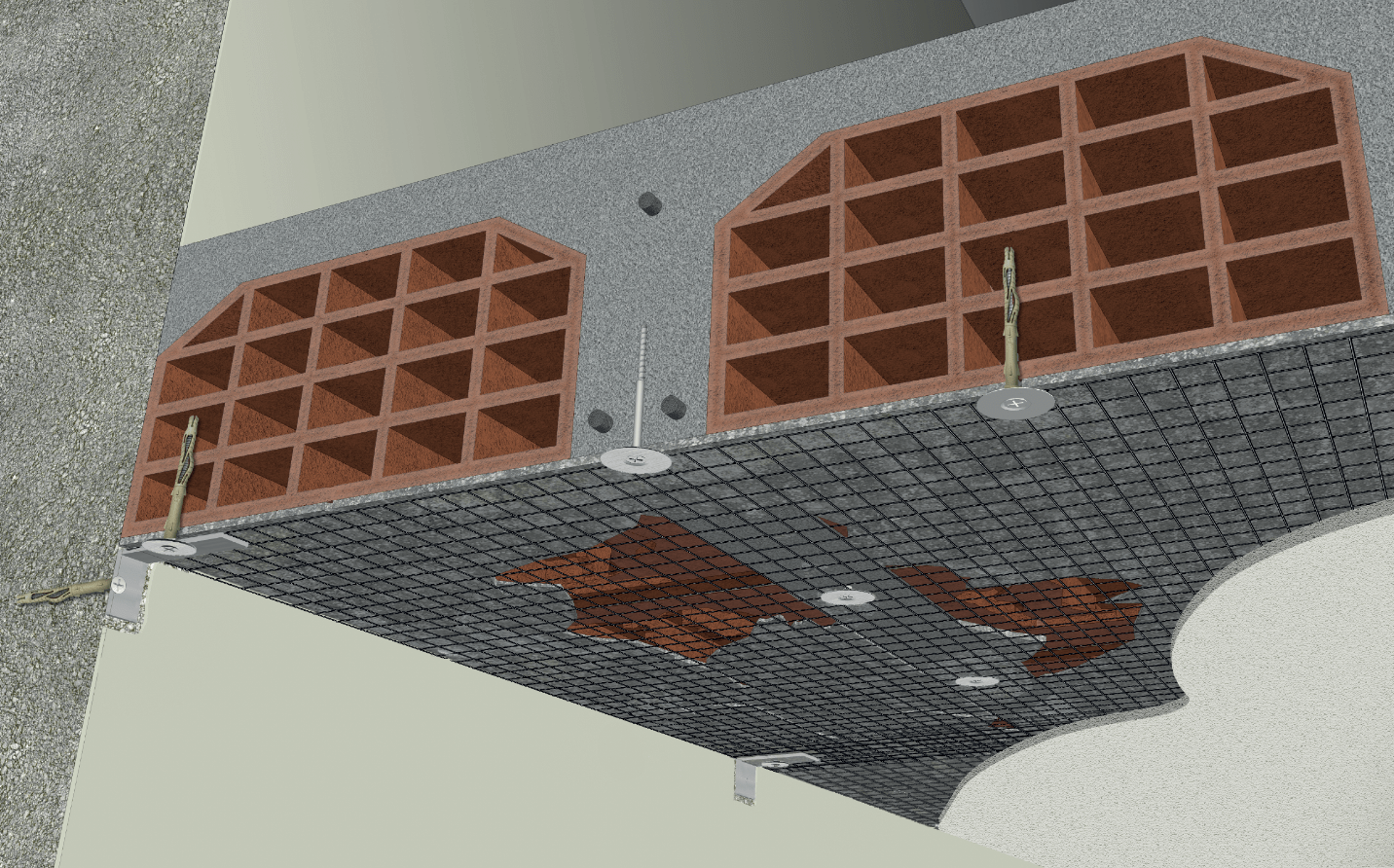

EL SISTEMA ARMANET
EL SISTEMA TRADICIONAL con malla galvanizada y colocación incluso en seco
ArmaNet es fácil de instalar: basta aplicar la malla al intradós (superficie inferior), anclada con uno de los sistemas de fijación estructural y perimetral con placa angular y, si es el caso, acabarla con revoco predosificado SafePlaster.
ES RESISTENTE A LAS CARGAS Y ESTÁ CERTIFICADO para el comportamiento bajo una carga de desprendimiento de hasta 130 kg/m2, con varias distribuciones de los puntos de anclaje y respecto de la posibilidad de colgar cargas (como luces y elementos funcionales).
VERSÁTIL E IDEAL PARA TODO TIPO DE FORJADO, el sistema se adapta perfectamente a los distintos tipos de forjado (forjados unidireccionales de hormigón, SAP, Varese, etc.) gracias a la gama de fijaciones estructurales o no.
ÚTIL TAMBIÉN PARA LA COLOCACIÓN EN SECO: como intervención de prevención, el sistema ArmaNet se puede aplicar en seco o dejar a la vista. La colocación es rápida y sencilla y asegura una prestación antidesprendimiento de fragmentos del techo bajo una carga de hasta 130 kg/m².
COMPONENTES DEL SISTEMA
1 – ArmaNet mallazo electrosoldado y galvanizado
2 – SafePlaster predosificado reforzado con fibras, de baja retracción
3 – Placa angular con forma de “L” para la fijación perimetral de ArmaNet, a aplicar con el Tarugo de nailon (la fijación estructural en proximidad del perímetro excluye la colocación de la placa angular).
4 – Tarugo de nailon de expansión, acompañado de arandela específica en doble aplicación:
4A – fijación de placa angular
4B – fijación no estructural de ArmaNet
5A – Tornillo hormigón de acero acompañado de arandela para la fijación estructural de ArmaNet en la vigueta de hormigón
5B – Tarugo hormigón de acero acompañado de arandela para la fijación estructural de ArmaNet en la vigueta de hormigón
5C – Tarugo hormigón de acero acompañado de barra roscada, arandela y tuerca autobloqueante para la fijación estructural de ArmaNet en la capa del forjado
Características técnicas de producto de los sistemas antidesprendimiento de fragmentos del techo Ruregold
MALLAS ANTIDESPRENDIMIENTO DE FRAGMENTOS DEL TECHO
Malla de fibra de vidrio AR.
Gramaje: 240 g/m2
Malla: 25×25 mm
Presentación: rollos H 1 m, L 50 m
Carga de desprendimiento:
• 500 kg/m2 (colocación con SafePlaster)
• 250 kg/m2 (colocación en seco)
Mallazo electrosoldado y galvanizado de acero
Malla: 19×19 mm, ø 0,65 mm
Presentación: rollos H 1 m, L 50 m
Carga de desprendimiento:
130 kg/m2 (colocación en seco)
Malla de acero de alta galvanización con inserción de cartón.
Malla: 38×50 mm (dirección principal)
38×27 mm (dirección transversal)
ø 1,5 mm
Presentación: paneles de 2,40 x 0,70 m
Carga de desprendimiento:
300 kg/m2 (colocación con PlasterWall)
REVOCOS ANTIDESPRENDIMIENTO DE FRAGMENTOS DEL TECHO
Mortero para revoco predosificado, reforzado con fibras, de baja retracción, para la colocación de los sistemas SafeNet y ArmaNet.
Peso específico: aprox. 1.850 kg/m3
Resistencia a compresión: clase CSII (1,5-5 MPa) UNI EN 998-1
Aplicabilidad:
• a máquina (máquina de proyectar morteros PFT G4 y similares)
• a mano (hormigonera, mezcladora Turbomalt)
Espesor de aplicación: 10 mm por mano
Rendimiento en obra: aprox. 15,5 kg/m² por cm de esp.
Presentación: saco de 25 kg en palés de 60 sacos (1500 kg)
Mortero para revoco predosificado, reforzado con fibras, ligero, específico para el revestimiento del sistema de protección antidesprendimiento de fragmentos del techo StucaNet
Peso específico: aprox. 1.650 kg/m3
Resistencia a compresión: clase CIII (≥5 MPa) UNI EN 998-1
Aplicabilidad:
• a máquina (máquina de proyectar morteros PFT G4 y similares)
• a mano (hormigonera, mezcladora Turbomalt)
Espesor de aplicación: 10-20 mm por mano
Rendimiento en obra: aprox. 12 kg/m² por cm de esp.
Presentación: saco de 25 kg en palés de 60 sacos (1500 kg)
FIJACIONES ANTIDESPRENDIMIENTO DE FRAGMENTOS DEL TECHO DE LOS 3 SISTEMAS
V-CLS | Tornillo hormigón
Tornillo de acero con arandela específica de acero y SBR acoplados, para la fijación estructural de las mallas SafeNet, StucaNet, ArmaNet en la vigueta de hormigón.
Fijación (StucaNet-ArmaNet):
• 4 un./m² aprox. (SafeNet)
• 8 un./m² aprox.
Tornillo:
• longitud debajo de la cabeza 100 mm
• Ø externo 7,5 mm
Arandela: Ø 50 mm
Esp. fijable máximo: 40 mm
Orificio: Ø 6 mm | taladro con boquilla Torx T 30
Marcado: ETA 17/0471
Presentación: caja de 100 unidades
V-CLS | Tornillo hormigón
Tornillo de acero con arandela específica de acero y SBR acoplados, para la fijación estructural de las mallas SafeNet, StucaNet, ArmaNet en la vigueta de hormigón.
Fijación (StucaNet-ArmaNet):
• 4 un./m² aprox. (SafeNet)
• 8 un./m² aprox.
Tornillo:
• longitud debajo de la cabeza 100 mm
• Ø externo 7,5 mm
Arandela: Ø 50 mm
Esp. fijable máximo: 40 mm
Orificio: Ø 6 mm | taladro con boquilla Torx T 30
Marcado: ETA 17/0471
Presentación: caja de 100 unidades
TN | Tarugo de nailon
Tarugo de expansión de nailon acompañado de arandela específica de acero y SBR acoplados, para la fijación no estructural de las mallas StucaNet y ArmaNet en las bovedillas del forjado.
Fijación:
2 un./m² aprox.
Tarugo:
• longitud 100 mm
• Ø externo 8 mm
Arandela: Ø 50 mm
Orificio: Ø 8 mm | taladro con boquilla Torx T 30
Marcado: ETA 17/0294
Presentación: caja de 100 unidades
TP-CLS | Tarugo hormigón pasante
Tarugo de expansión de acero, acompañado de barra roscada, arandela de acero y SBR acoplados, tuerca autobloqueante para la fijación estructural de las mallas SafeNet, StucaNet, ArmaNet en la capa de compresión existente de hormigón del forjado.
Fijación:
• 4 un./m2 aprox. (SafeNet)
• 8 un./m2 aprox. (StucaNetArmaNet)
Tarugo: longitud 25 mm
Ø externo 8 mm
Barra roscada: longitud 270 mm
Arandela: Ø 50 mm
Orificio: Ø 8 mm
Esp. fijable máximo: 240 mm
Marcado: ETA 21/0450
Presentación: caja de 100 unidades
PA | Placa angular
Placa angular con forma de “L” para la fijación perimetral de las mallas SafeNet, ArmaNet y StucaNet, a aplicar con el tarugo de nailon.
Fijación: 1-2 un./m (cfr sistema)
Placa angular: 100 mm (lado del forjado) x 50 mm (lado de la pared) x 50 mm (ancho)
Tarugo: longitud 100 mm
Ø externo 8 mm
Arandela: Ø 50 mm
Orificio: Ø 8 mm | taladro con boquilla Torx T 30
Esp. fijable máximo: 30 mm
Presentación: caja de 50 unidades
Elige el sistema antidesprendimiento de fragmentos del techo más adecuado para tus exigencias.
En Ruregold trabajamos desde hace más de veinte años junto a ustedes,
proyectistas, y ponemos a disposición nuestra
experiencia en el sector y nuestros
técnicos cualificados para asistirles en su
trabajo de cálculo y proyecto.
